Aiwa AD-WX616Z – ukázka opravy

Přehled přístroje

Základní údaje

Výrobce: Aiwa
Model: AD-WX616Z
Kategorie: Magnetofon
Období výroby: 1990–1993

O přístroji

Aiwa AD-WX616Z je dvojitý stereofonní kazetový magnetofon z počátku 90. let. Nabízí dvě kazetové mechaniky, přičemž první slouží k přehrávání a druhá umožňuje přehrávání i záznam. Je vybaven elektronickým řízením mechanik, systémy Dolby B/C, stabilizací kazety AMTS, synchronizovaným kopírováním a funkcí nepřetržitého přehrávání. Varianta „Z“ disponuje také DIN konektorem.

Z naší praxe

Co bylo provedeno

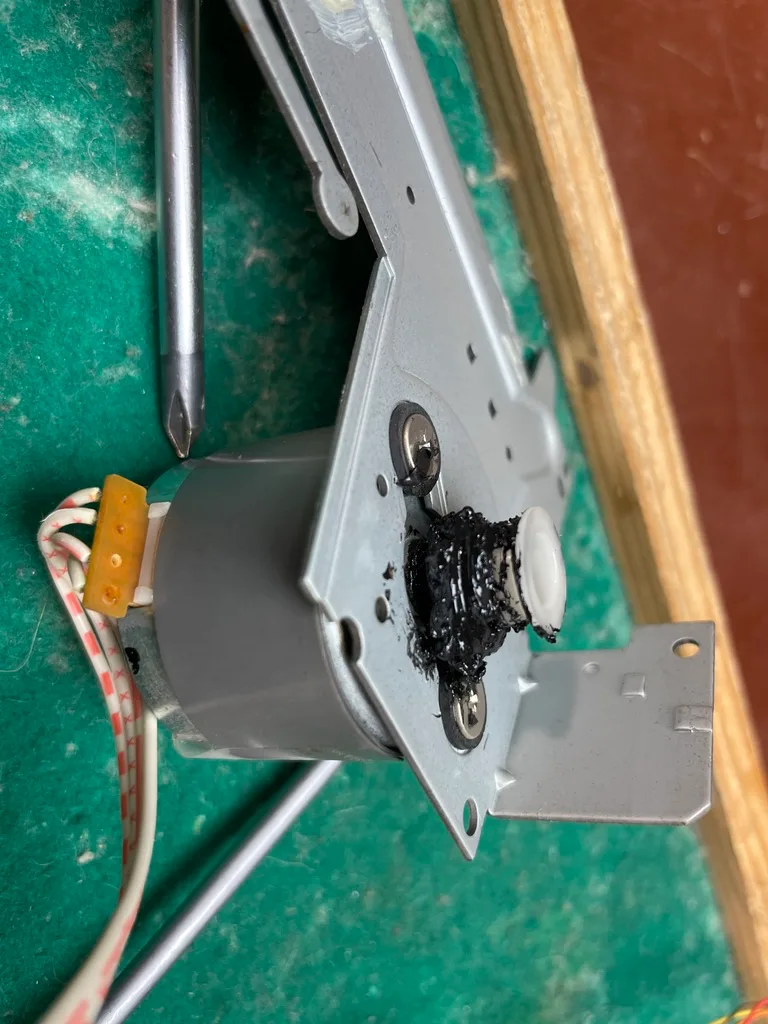

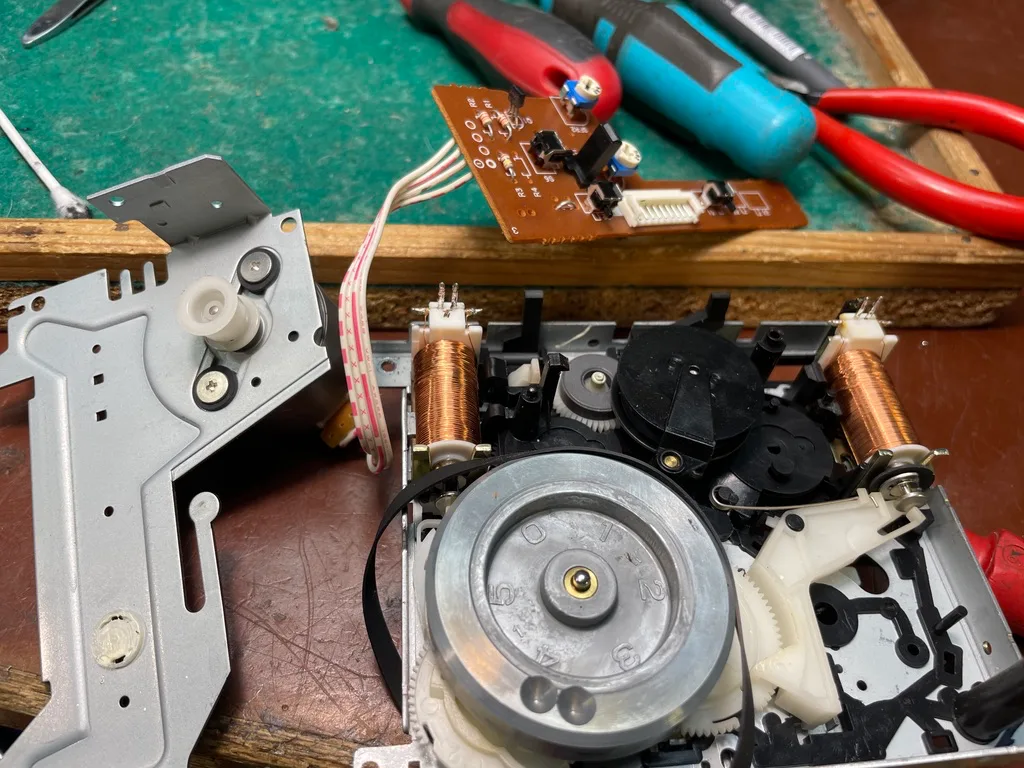

Byla provedena kompletní demontáž přístroje včetně vyjmutí obou magnetofonových mechanik. Mechaniky byly následně rozebrány a pro jejich další demontáž bylo nutné odpájet desky plošných spojů připojené k elektromagnetům ovládání mechaniky. Původní gumové řemínky byly vlivem stáří degradované a částečně rozteklé na řemenicích motorů. Zbytky pryže byly důkladně odstraněny a řemenice očištěny vhodným čisticím prostředkem. Následně byly u obou mechanik namontovány nové řemínky a vyměněny přítlačné kladky. Po dokončení opravy byly mechaniky zkompletovány, osazeny zpět do přístroje a provedena závěrečná kontrola a funkční přezkoušení obou magnetofonových mechanik.

Ze servisu

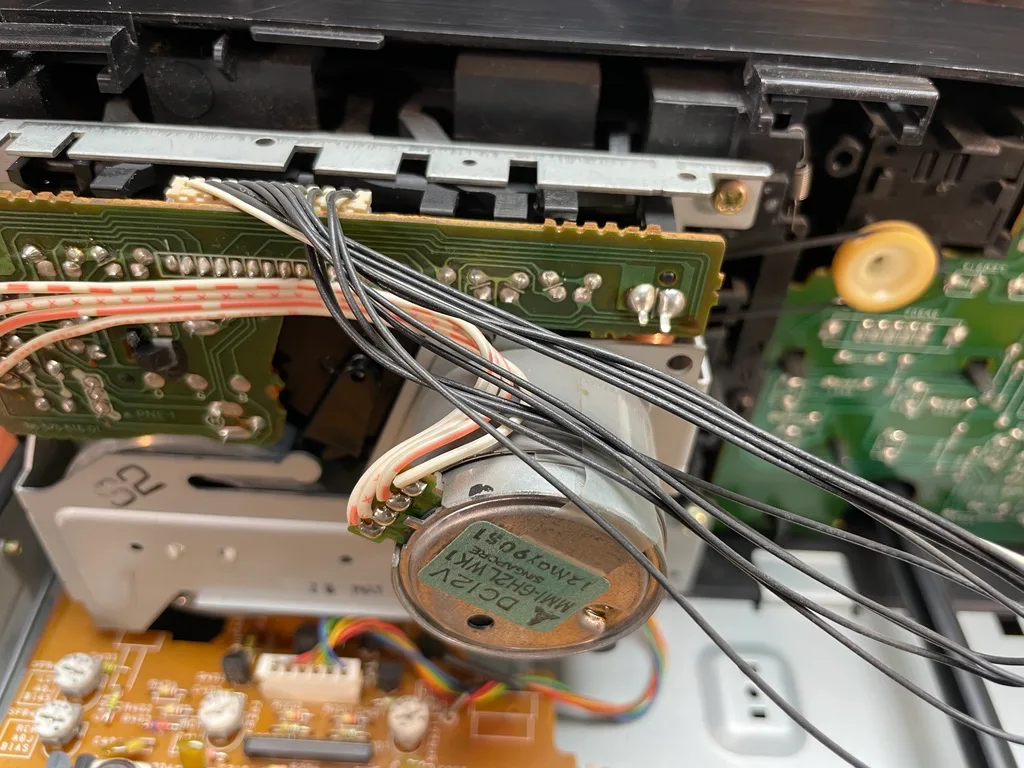

Další fotografie přístroje

Doplňkové fotografie zachycují další pohledy a detaily konkrétního přístroje.
